六自由度平台应用于线体集成解决方案的核心技术解析

在制冷、化工行业的非标成套清洗设备领域，球形罐体内壁清洗一直是行业核心难题--尤其是加注氟利昂这类易挥发介质的密闭罐体，传统清洗方式难以兼顾清洁效果与作业安全性。南京灵境自动化深耕线体集成配套领域，聚焦行业痛点，推出定制化六自由度平台线体集成解决方案，为自动化线体集成设备厂家提供高效、可靠的核心配套支持，助力整线快速落地。

一、行业需求与核心痛点

我们的合作甲方，是专注于制冷、化工行业非标成套清洗设备研发制造的自动化线体集成厂家，核心业务为承接终端工厂整线定制项目。在实际项目推进中，甲方面临诸多痛点，严重影响项目交付效率与质量：

终端工况特殊：终端工厂需清洗的球形罐体为横向放置，罐内加注氟利昂介质，需依靠整体摇摆晃动实现内壁自冲刷清洗，对运动姿态的多样性、稳定性要求较高；

传统设备局限：常规摇摆机构动作单一，无法实现多维度复合姿态，导致罐体内部复杂曲面及难以清洁区域无法覆盖，清洁效果未达预期； 研发调试难度大：甲方自研多轴运动控制技术面临诸多挑战，涵盖板卡选型、程序编写、多轴同步调试等多个环节，调试周期长，人力与时间成本投入较高；

系统对接要求高：运动单元需顺畅对接甲方整线PLC及线体控制系统，预留信号联动接口，确保整线协同稳定运行，这对运动平台的兼容性提出了严格要求。

二、设备核心结构与工作原理

针对行业痛点，南京灵境自动化定制化六自由度平台，以多维度运动姿态打破传统清洗局限，适配氟利昂密闭作业场景，其核心结构与工作原理如下：

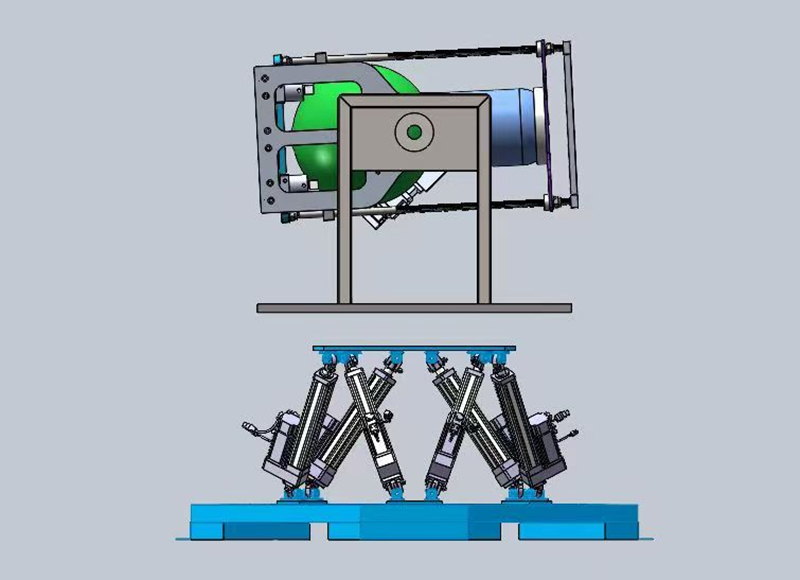

上部工装模块

球形罐体（内部充装氟利昂清洗介质）水平安装在专用夹具中，通过框架与电机/气缸的协同作用，实现罐体的基础固定与辅助旋转，为后续多维度清洗提供稳定支撑。

下部驱动模块

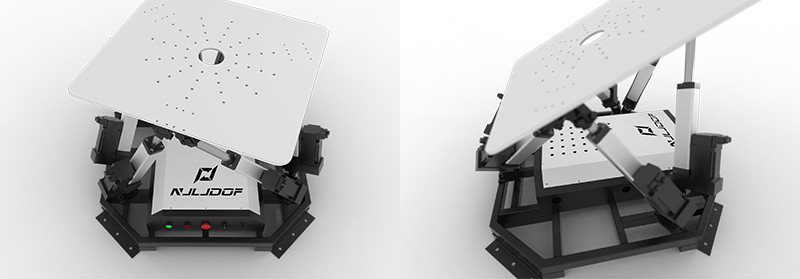

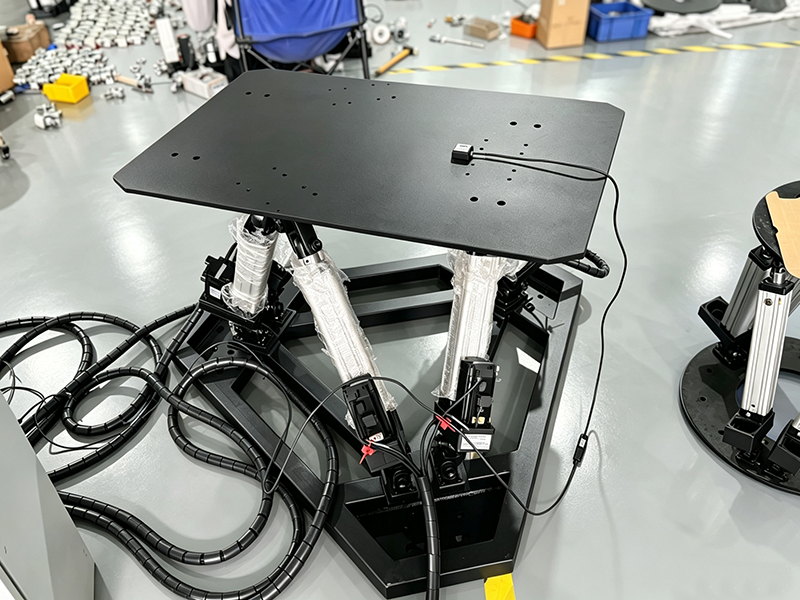

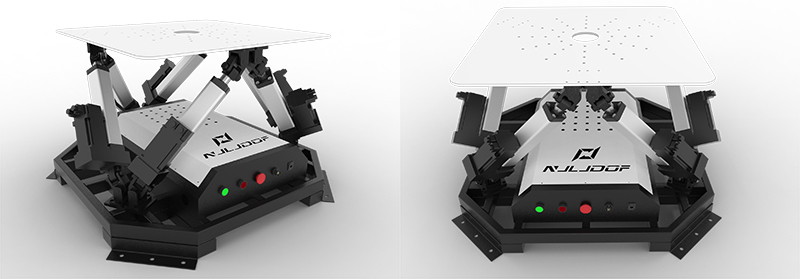

采用经典Stewart并联机构打造六自由度平台，该机构凭借闭环并联结构的固有优势，具备高结构刚度、高运动精度与高运行稳定性的特点。通过6支电动缸的协同伸缩，精准带动球形罐体实现三维空间内的复合姿态变化——包括沿X、Y、Z三个坐标轴的直线运动，以及绕三个坐标轴的旋转运动，让氟利昂在球体内形成均匀的流体冲击，有效覆盖罐体内部所有清洁区域，完成内壁高效清洗。

相较于传统超声波、喷淋清洗方式，该平台以多维度摇摆与流体晃动相结合的方式，高效解决球形罐体内部复杂曲面、难以清洁区域的清洗难题，同时精准适配氟利昂这类易挥发介质的封闭作业需求，兼顾清洁效果与作业安全。

三、我方定制化交付方案（仅平台 + 控制系统）

作为专业的平台供应商，南京灵境自动化聚焦核心能力，为甲方提供“平台+控制系统”的定制化配套服务，不介入甲方成套设备终端业务，助力甲方聚焦自身核心优势，快速推进项目落地，具体交付方案如下：

定制化平台适配：根据甲方球形罐体工装安装尺寸、承载重量，定制专用六自由度运动平台，确保平台与工装精准匹配，贴合终端实际作业工况；

成套控制系统供应：配套提供控制板卡+上位机整套控制系统，集成运动学解算、多轴同步算法，无需甲方额外投入研发力量，直接适配清洗作业需求；

清洗专用程序内置：预设横向摇摆、多角度俯仰、定点倾角滞留、复合轨迹循环等多种清洗专用运动程序，可直接投入使用，也支持甲方二次编程修改参数，适配不同清洗场景；

全兼容系统对接：开放通用通讯协议，可顺畅对接甲方线体控制柜及整线信号连锁，确保运动单元与整线协同运行，降低系统集成难度；

工况适配优化：优化启停缓冲、减震控制，有效减少罐体晃动冲击，适配氟利昂密闭作业场景，保障设备长期稳定运行。

四、合作价值与落地优势

与南京灵境自动化合作，甲方可依托我方核心技术与标准化配套服务，实现降本增效、快速落地，具体合作价值与落地优势如下：

高效落地，降低成本：我方全权负责六轴平台运动控制、轨迹调试等核心环节，甲方仅需完成工装、管路、氟利昂循环系统的集成工作，有效缩短整线落地周期； 清洁达标，适配性强：多自由度复合姿态设计，可实现球形罐体全方位流体冲刷清洗，满足终端工厂清洁标准，同时适配化工、制冷行业长期连续作业需求；

标准化输出，提升效率：标准化控制成套交付，大幅降低甲方项目研发、现场调试的时间与人力成本，提升项目交付效率与质量稳定性； 稳定可靠，运行平顺：设备运行平顺、低抖动，结构刚度高、定位精度准，可长期连续运行，减少设备维护成本；

纯配套合作，互利共赢：坚守纯配套合作模式，各司其职，我方专注平台与控制系统的研发、交付与调试，不介入甲方成套设备终端业务，充分保障甲方核心利益。

南京灵境自动化始终以专业、严谨的态度，聚焦六自由度平台线体集成配套领域，凭借核心技术与定制化服务，助力制冷、化工行业自动化线体集成厂家突破发展瓶颈。如果您有非标定制配套需求，欢迎联系我们，携手打造高效、可靠的线体集成解决方案，共促行业高质量发展！
